一、閉路監控系統的組成
二、硬盤錄像機的組成及配置原則
三、攝像機的選擇和安裝
四、實施步驟
五、閉路監控軟件的安裝和注冊方法
六、閉路監控軟件的常見操作方法
七、閉路監控系統專用名次解釋
八、鏡頭的簡單介紹

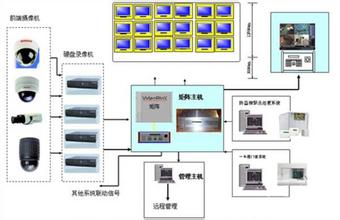

就一般的店面來說，通常安裝的閉路監控系統所需的設備其實很簡單，包括如下設備：
1、攝像機
2、鏡頭（攝像球無需鏡頭）
3、支架或云臺（攝像球就不需要這些）
4、解碼器（看需要可有可無）
5、硬盤錄像機
當然，除了上面幾種設備之外，我們常見的閉路監控系統還有類似畫面切割器、切換控制器、護罩、拾音器等等安防設備，這些都得根據客戶的需求而添加。
其實我們所說的硬盤錄像機，說白了就是一臺配置比較高檔、并多添加了視頻解壓卡的電腦而已。所以硬盤錄像機里面的配件，大家都應該很清楚。但是需要注意的是，硬盤錄像機里面的硬件配置，并不是隨便湊一套組裝起來就OK的，里面也有一點點的小學問的。
1、機箱。一般情況下我們挑的都是工控機箱。一來工控機箱的空間比較大，散熱效果比較好，二來工控機箱的造型跟普通電腦機箱的造型有所區別，外觀上比較貴重，這樣在客戶的印象中，也不會輕易將硬盤錄像機和普通電腦劃上等號。
2、電源。我們一直在用的電源都是長城的P4電源，該電源的功率為300瓦，使用起來安全穩定。此外航嘉的電源也值得推薦，該電源的品質和長城的電源差不多，但保修期為三年保修（長城的電源是一年保修）。
3、CPU。因為硬盤錄像機對電腦的配置要求是比較高的，所以在CPU的選擇上，現在主流的主頻在2.0G以上的奔4、賽揚4、賽揚D的CPU都可以。需要注意的是，現在市面上的硬盤錄像機，無一不是選擇Intel的CPU，而非AMD的。這是因為，硬盤錄像機主要就是對視頻文件進行編碼和解碼等工作，而Intel的CPU在視頻和音頻等多媒體信息的處理上要強于AMD的，所以我們在搭配組裝的硬盤錄像機的時候，就不推薦用AMD的CPU了。
4、主板。硬盤錄像機的工作需要一個穩定的平臺支撐，而主板就是這個平臺的重點。在主板的選擇上，如非特殊情況，我們都是采用普通的電腦主板就可以，但有的情況下必須采用工控主板。如果是普通電腦主板的話，一般都是推薦使用華碩、Intel等一線廠商的主板，特別是華碩的主板，大家對華碩主板的品質應該都是很清楚的，現在市面上多數的硬盤錄像機也是主推華碩的主板。芯片組要求至少是Intel的845系列以上的，但我個人覺得最好選擇848系列芯片組或者865系列芯片組的，845系列的芯片組就不推薦了。現在公司已經安裝過的硬盤錄像機，都是采用華碩的848P芯片組的主板，型號是P4P800S-X。工控主板方面，我們選用的是研詳的FSC-1715VN主板。該主板采用845PE芯片組，支持400/533前端總線、Socket 478的奔4系列CPU，配備兩條DDR 200/266 DIMM內存插槽，集成64M獨立顯存的ATI Radeon 9200SE顯卡，比較特殊的是，主板是由底板和母板組成，初次安裝這款工控主板可能會有點難度。
5、內存。內存的配置要求至少要達到256M，我個人推薦是配置到512M，并且如果是選用848系列芯片組以上的主板的話，最佳的方案就是使用兩條DDR 400的256M內存搭建一個雙通道的512M內存平臺，這樣可以增大硬盤錄像機的內存帶寬，提高硬盤錄像機的工作效率，使硬盤錄像機運行得更加穩定。在內存的品牌選擇上，從品質、性能和保修情況等方面的比較看來，最好就選擇金士頓的，其次宇瞻、Kingmax、威剛等內存也是不錯的選擇。
6、硬盤。硬盤錄像機選用的硬盤都是大容量的硬盤。現在公司出過的硬盤錄像機，大部分都日立的160G的硬盤。至于硬盤的容量，則要視客戶的需求而定了（一般情況下，一路閉路監控一個小時錄下來的視頻文件大概是100M左右）。
7、顯卡。由于硬盤錄像機中的視頻采集卡的特殊要求，所以理論上，硬盤錄像機必須使用獨立顯卡，而不能使用主板集成的顯卡，當然，工控主板例外。在實際操作中，由于Intel最新推出的915系列芯片組中集成的顯卡已經達到了ATI Radeon 9200的級別，所以用915芯片組自帶的顯卡也是沒有問題的，但是現在基本還沒有用915系列芯片組的主板去裝硬盤錄像機的，所以實際效果還不是很清楚。在獨立顯卡的選擇上，如果選用nVidia的顯卡，則要選擇GeForce 4 MX 440以上級別的顯卡；如果選用ATI的顯卡，則要選擇Radeon 9200以上級別的顯卡。無論選擇哪個廠商的顯卡，其顯存至少都要達到64M。顯卡接口方面，由于我們經常用的是845/848/865系列的芯片組，所以接口都應選擇AGP的，最新的PCI-E接口的顯卡就不用考慮了。
8、視頻采集卡。這是硬盤錄像機進行視頻監控錄像的關鍵設備。現在的視頻采集卡分軟解壓和硬解壓兩種，相較之下，由于軟解壓的視頻采集卡，錄像的效果比較模糊，生成的視頻文件也比較大，所以現在基本已經被淘汰，而現在使用得最多的就是硬解壓的視頻采集卡了。就我們公司銷售出去的硬盤錄像機來說，我們一直在用深圳萬勝世紀公司的WS-4CF-A卡，這是一張4路的采用MPEG4視頻壓縮技術的硬解壓視頻采集卡，一臺硬盤錄像機最多支持24路的視頻監控，也就是說，一臺硬盤錄像機最多只能安裝四張WS-4CF-A卡。但是現在WS-4CF-A已經停產，接下來我們推的是一卡四路的VC-4CG和一卡八路的VC-8CG卡。這兩張卡采用的都是比MPEG4更先進的H.264視頻壓縮技術，理論上而言，采用H.264壓縮技術壓縮的視頻文件，其畫面比MPEG4的更清晰干凈，生成的視頻文件也更小，這樣更有利于通過網絡進行遠程視頻監控。需要注意的是，即使采用的是一卡八路的VC-8CG卡，由于一臺硬盤錄像機最多支持24路的視頻監控，所以最多也只能安裝三張八路卡。另外，WS-4CF-A和VC-4CG、VC-8CG卡所使用的閉路監控軟件是一樣的，所以可以不用再多花時間在學習、適應新的閉路監控軟件上面。
首先，從攝像機的使用效果來分的話，攝像機有黑白、彩色、日用、日夜兩用之分，從攝像機的外觀形狀上來分，除了我們常見的槍型攝像機外，還有半球型、球型、飛碟型、針孔型等等之分。所以我們得從客戶的實際需求出發，為客戶挑選一款合適的攝像機。
如果選用的是普通的攝像槍的話，還得為攝像槍挑選一個合適的鏡頭。鏡頭也有好幾種類別。具體如何挑選鏡頭請見后面附錄。 |
