| 埋地泄漏電纜初步設計方案
1、系統組成
主要由泄漏電纜探測報警系統、信號傳輸系統、報警主機系統三部分組成。
2、系統工程建成后的效果
具備防入侵的功能。
在“物防”與“人防”的有機配合下，一旦發生盜竊，非法入侵，聚眾鬧事等警情時，可以通過電視報警系統、防盜報警系統和巡更系統及時有效的把各種非法行為制止在初始階段，并通過電視報警系統的錄相資料提取犯罪證據，為公安機關破案提供可靠的依據。
第二章設計依據
我們此方案的設計依據：是根據顧客對這次安全技術防范系統工程的要求和相關的國家標準、行業標準及設計規范編制的。具體如下：
1、現場勘察記錄。
2、甲方提供的建筑平面圖及有關要求。
3、《安全防范工程程序與要求》 GA/T75
4、《安全防范系統驗收規則》 GA308
5、《出入口控制系統技術要求》 GA/T394
6、《民用建筑電氣設計規范》 JGJ/T16
7、《電氣裝置安裝工程施工及驗收規范》 GBJ232
8、《入侵報警系統技術要求》 GA/T368
9、《入侵探測器通用技術要求》 GB10408.1
10、《微波和被動紅外復合入侵探測器技術要求》 GB10408.6
11、《防盜報警中心控制臺》 GB/T16572
12、《低壓配電裝置及線路設計規范》 GBJ54
13、《防盜安全門通用技術條件》 GB17565
14、《防盜報警控制通用技術條件》 GB12663
15、《安全防范報警設備安全要求和試驗方法》 GB16796
16、《中國電氣裝置安裝工程施工及驗收規范》 GBJ232
17、國家或行業批準發布的相關產品/系統標準
18、《安全防范工程費用概預算編制辦法》 GA/T70
19、我公司以前類似工程的實際經驗
第三章設計原則
一、總體設計原則
1、在系統設計上，要做到統一規劃、合理布局、技術先進、功能齊全、接口開放、升級便利。
2、防區劃分合理，安裝位置準確，所選設備與現場環境協調一致，要與顧客總體布局相協調，安裝盡量隱蔽。
3、嚴守重點部位、兼顧一般場合，無防護盲區。人防、物防、技防手段相互結合，互為補充，行成一個點、線、面和立體空間相結合的防范區域；各個區域相互關聯、相互配合，構成一個完整的防范體系。
二、具體設計原則
設計中的整體方案符合先進性、可靠性、實用性、安全性、整體性、經濟性、冗余性、易操作、易擴展、維修簡便的設計原則，具體如下：
1、先進與開放性
在現代科學技術發展的過程中，信息技術的發展最活躍、最迅猛。新概念、新產品、新技術層出不窮。而每一種新概念、新技術或新產品的出現，都會對我們的工作方式，特別是設計方法和工作理念上，產生了極大的影響，是我們的日常工作效率不斷提高，設計思路在開放。我們認為系統設計的先進性首先是現代科學技術發展的產物，其次，是我們多年來從事安全技術防范系統設計與施工的經驗結晶。因此我們在設計本系統時，首先考
慮的是，能夠滿足甲方實際使用的、最先進的技術和設備。它們不僅決定著系統所具備的先進水平，同時又能使系統具有強大的開放性。由于本系統是一項實際使用的工程，因此
其技術和設備又必須是相對成熟的。所以，在投資費用許可的情況下，我們將充分利用現
代最新技術、最可靠的成果，以使本系統在盡可能長的時間內與社會發展相協調、相適應。
因此本系統采用當前成熟、先進的技術和設備從長期的觀點來看，這是最為經濟的選擇。
2、可靠性
在考慮技術先進性和開放性的同時，還將從系統結構、技術措施、設備性能、系統管理、廠商技術支持及維修能力等方面著手，確保系統運行的可靠性和穩定性，達到最大的平均無故障時間。本設計方案通過選擇高品質的布線產品和進行合理的結構化設計，嚴格規范的施工安裝。我們通過選配合理的軟、硬件，來確保系統在運行中的可靠性與容錯性，可以避免嚴重事故的發生。
3、實用性
充分滿足甲方當前及未來的各種需求。在設備的選擇上做到既滿足當前的實際需要又能有一個相當長的技術保持期；既不過分的追求數字化、技術先進，又考慮到今后的易擴展，易升級問題。在報警和報警布局、布點上，也從實際需要出發，采取設計的概念標準和設備的數字量化相結合的設計方法，既沒有過多的使用設備造成浪費，也沒有防范遺漏的地方造成漏洞，既節省了費用又增強了系統的實用性。
4、經濟性
系統建設應始終貫徹面向應用，注重實效的方針，堅持經濟適用的原則。在根本上保證用戶對本系統建設投資所達到的長期利益，能夠得到持久保護，避免不必要的資金浪費，有最好的性能價格比。設計將符合甲方的實際情況，注意因地制宜，物盡其用，防止“華而不實”。
5、安全性
隨著科學技術的高速發展和社會進步，各種違法犯罪分子、境外敵對分子的作案手段也不斷翻新，因此，對系統安全的考慮，應當足夠重視。如果不采取有效措施，系統的安全將會受到損害。因此，必須采取多種手段防止各種形式與途徑對安防設備本身造成的破壞。
6、整體性
系統的整體性涉及到方方面面，既有各子系統的獨立性問題又有總體方案的完整性問題，在設計中有必要對各種因素統籌考慮，以構成一個有機的防盜報警、音視頻、燈光對講等聯動的綜合系統。
7、易操作性
我們要堅持“以人為本”,要盡量選配具有人性化的、簡單易學、易于操作的設備。
8、易維護性
系統開通后，維護工作將是一個長期的工作。在設計中我們將充分考慮維護工作的需
求，通過相應的手段，來降低維護工作量及維護工作難度，從而達到保證運行可靠及節省費用的目的。
9、冗余性
考慮到今后可能增加前端設備，在各級主控系統中均留出20%左右的余量。
10、可擴展易升級性
隨著科學技術的不斷發展，用戶的應用需求也是發展變化的。在本系統中，采用模塊
化的結構，配置靈活的設計，盡量滿足各種不同結構、不同擬議的安防設備在系統上的應用。并支持網絡技術，使系統各部分即可獨立作業，又可在網絡平臺上傳遞數據，聯動系統及其它系統或設備，使整體系統達到了可擴展易升級的目的。
第四章設計要求
“設計要求”是根據國家的相關標準、顧客的要求以及我們在現場勘察時所了解到的具體實際情況提出的；是工程技術人員在進行方案設計時遵守的基本準則和設計依據；是設計中的技術要求。由于安防系統的設計要求涉及面比較廣泛，在這里不再討論，只列出與本方案相關部分。另外，設計人員除參照“設計要求”外還要根據現場實際情況進行方案設計。
方案在設備選型、系統配置、功能要求、材料選擇、管線敷設、安裝設計、中心控制室設計等方面，都能夠滿足本“設計要求”
第六章系統配置、功能與技術指標
一、功能設計
1、功能要求
此周界報警設備根據建筑物和環境要求，采用地埋式隱蔽安裝線形周界防護設備，不破壞周圍環境，能夠正常輸出開關量報警信號。
安警公司提供的相應產品
名稱：泄漏電纜警戒系統
型號：BD9000
2、適用范圍
泄漏電纜警戒系統是一種室外周界入侵探測系統，主要適用于銀行、金庫、高級住宅、監獄、倉庫、博物館、電站（包括核電站）、軍事機關及設施、基地、油田、文物保護和其它需要室外周邊防護的報警場所，也可作為室內各種防護報警使用。系統中涉及到的關鍵裝置是一種外圍地表淺埋式入侵探測器，亦可用在野外地形較為復雜的地方（如高低不平的山區及周界轉角等），以達到有效安全防范的目的。
3、主要工作特點
可全天候工作，兩根探測電纜可根據周界形狀輪廓平行埋入地下或地表面，安裝隱蔽，不會影響防范區域內的綠化帶種植和敷設。
4、主要技術指標
工作電壓： 交流220V
輸出形式： 繼電器觸點，開路報警，信號線引線方式見下圖：
系統在不接電源的情況下：
1、常開觸點（NO）2、常閉觸點(NC)3、公共點(COM)
本設備出廠前已在1、3端上引出導線。1、3在探測器斷電或報警時為開路，探測器接通電源無報警狀態為閉路。2、3端接防拆信號線。
警戒長度： 最長105m
兩根泄漏電纜安置的最佳間距： 1.2m左右
泄漏電纜安置深度： 3～15cm（根據介質情況）
報警方式： 常開觸點（出廠缺省設置）
具有機殼防拆報警功能
消耗功率： 不大于25W
工作環境溫度： -40℃～+60℃
泄漏電纜最大布線長度：105m
非泄漏電纜最大布線長度：35m
泄漏電纜警戒系統控制器外形尺寸：260×335×105
泄漏電纜警戒系統控制器重量：6.4kg
泄漏電纜外徑：Φ10.5
泄漏電纜1m重量：約0.1kg/m
安全性設計
BD9000系列泄漏電纜警戒系統前端探測線纜對人不會造成任何傷害，設備所用材料及部件機械結構具有足夠的強度，可以防止由于機械重心不穩、安裝固定不牢、突出物和銳利邊緣及設備爆炸等造成人員的傷害。
本設備在正常工作時會在兩根線纜之間釋放一定強度的能量，但這些能量符合國家現行相關標準規定，不會損害人體健康。
本設備具有電流過載保護裝置
BD9000系列泄漏電纜警戒系統探測主機具備防拆報警功能。
前端探測線纜部分采用隱蔽安裝，需套PVC管保護敷設。
二、電磁兼容性設計
本設備由于在前端探測線纜部分采用電磁泄露感應報警原理，所以在電磁兼容性方面具有一定的要求。
現場環境不應有強電磁場干擾，如大功率變壓器，強電輸電線路等，否則會造成泄漏電纜警戒系統工作不穩定甚至損壞。
三、傳輸系統設計及路由
輸出常規開關量信號，可以接駁各種報警主機，所以在線路傳輸上采用RVV2*1.0即可。
四、設備配置
配置清單（略）詳見配置單
（一）報警主機的選配
本產品對報警主機沒有什么特殊的要求，一般能夠控制和處理開關量信號的報警裝置均可選用，如霍尼韋爾、博士和國產的一些報警主機。
（二）泄漏電纜控制器的選配
當兩套泄漏電纜控制器相鄰安裝時，控制器的工作頻率必須錯開使用，這里我們使用兩個不同英文字母標識加以區分。如：編號BD9000-A和BD9000-B。（注意：每臺控制器有左右兩個電纜端口，只有同是連接左端口或右端口的電纜可以重疊敷設）。
（三）信號傳輸電纜的選配：帶屏蔽RVV3*1.0電纜，見配置清單。
（四）其它附件的選配：見配置清單
第五章系統概述
1、構成
泄漏電纜警戒系統：由探測電纜、泄漏電纜警戒系統控制器和報警主機等三部分組成。
探測電纜：由兩根特制泄漏電纜、兩根非泄漏電纜和匹配電阻組成。BD9000系統出廠標配泄漏電纜每根長度均為100米，非泄漏電纜每根長度均為3米，匹配電阻均為75歐姆，2瓦。
泄漏電纜警戒系統控制器（簡稱“控制器”）：由供電、發射、接收、信號檢測處理、顯示、加熱（可選件）和防拆系統等七個單元組成。由于對控制器線路和元器件進行了優化設計與選配，所以能夠使系統在零下10攝氏度以上的低溫環境里正常工作；如果系統工作溫度低于零下10攝氏度，我們還可以為顧客添置加熱器。控制器具有機殼防拆功能，當入侵者開啟控制器時，控制器輸出干接點信號啟動報警主機，實施報警。
報警主機：顧客可根據現場的實際情況，自己選配能夠接收和處理開關量信號的報警主機。如：霍尼韋爾、博士或國產報警主機。
報警主機與泄漏電纜警戒系統控制器之間有信號饋纜連接。系統采用交流220V供電。報警主機安放在中心控制室內，泄漏電纜警戒系統控制器可以安放在周界警戒區域內。
1）數碼顯示：是4位LED數碼管。第1位顯示系統五種工作狀態的選擇序號，第2位不顯示，第3、4位顯示與第1位工作狀態選擇序號相對應的項目數值。
2）狀態顯示：面板上有4個狀態指示燈，分別是電源指示燈（綠色）、工作指示燈（紅色）、通訊指示燈（紅色）、報警指示燈（紅色）。
電源指示燈：通電后常亮。
工作指示燈：通電后閃亮。
通訊指示燈：開關量輸出系統不亮。
報警指示燈：報警時點亮。
3）狀態選擇：通過面板上的“選擇/確認”鍵，可以依次在數碼管第一位上顯示所選擇的系統五種工作狀態序號；序號1標識報警信號，序號2標識發射單元信號，序號3標識接收單元信號，序號4標識電源信號，序號5標識報警靈敏度。
4）靈敏度調節：按“選擇/確認”鍵，選擇序號5，按靈敏度鍵“+”或“-”，可以調節靈敏度，數值越高，靈敏度越高；調好后，按“選擇/確認”鍵，確認保存，此時數碼管熄滅，系統進入警戒狀態。

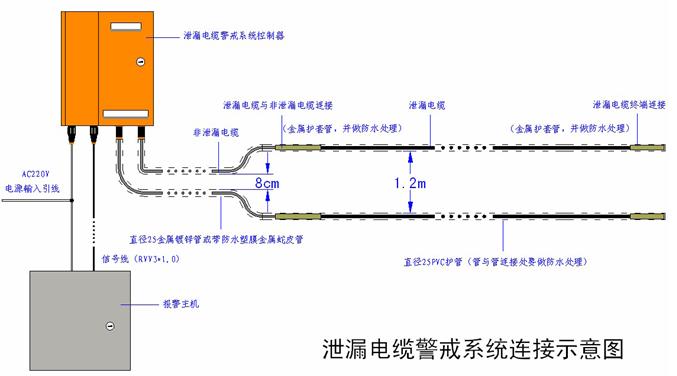

2、系統連接示意圖
3、工作原理
系統通電后，發射單元向探測電纜發送高頻能量，當能量沿電纜傳送時，部分能量通過探測電纜內的銅箔縫隙漏入空間，在警戒區域內形成了穩定的空間電磁場，其中一部分能量被附近平行安裝在接收單元的探測電纜接收，形成收發能量直接耦合。當入侵者進入探測電纜警戒區域時，空間電磁場受到擾動，引起探測電纜接收信號的變化，經系統微處理器的量化分析和處理，啟動報警主機實現終端報警。 |
