3.1系統原理概述
GPS全球定位系統包括三大部分：地面控制部分、空間部分、用戶裝置部分。產品包括衛星定位車載終端和監控系統兩大部分。全球定位系統的主要特點：a.全天侯；b.全球覆蓋；c.三維定速定時高精度；d.快速省時高效率；e.應用廣泛多功能。目前該系統迅速普及到民用，西方發達國家相繼使用并運用到了各個行業領域。近幾年在我國的軍事及民用領域也得到了逐步的應用，在國家政策的大力支持下，科技界的積極響應和對本技術的進一步研究的基礎上，在我國各個領域，特別是汽車行業得到了廣泛應用。
TZ系列GPS車載定位系統使用了最先進的GPS和GPRS/GSM技術，可支持GSM\GPRS\SMS、無線通訊協議。對外有標準的通信接口，能兼容多種獨立外設。
GPRS(General Packet Radio Service通用分組無線業務)是在現有GSM網絡上發展出來的一種新的分組交換數據應用業務。GPRS是全球移動通信網絡技術向第三代移動通信(3G)演進的主流技術和重要里程碑，被稱為2.5 代移動通信。與傳統的GSM電路撥號交換相比，GPRS在資源利用效率、交換容量和性能上都有一個質的飛躍。GPRS 拋棄了傳統的獨占電路交換模式，采用分組交換技術，每個用戶可同時占用多個無線信道，同一無線信道又可以由多個用戶共享，有效地利用了信道資源，帶寬最高達171.2Kb/s。目前中國移動的GPRS覆蓋范圍在中心城市幾乎達到了100%，在邊遠地區也達到了80%以上，實際應用帶寬大約在20-40Kb/s，特別適合像金融交易、遠程監測等行業各種中、低速率的突發通信需求，完全取代過去傳統的有線MODEM、X.25、數傳電臺、短信等通信方式。GPRS 采用TCP/IP 協議，非常容易和INTERNET 技術及應用平臺整合，將使各種IP技術與服務同移動通信技術相結合，為客戶提供各種高速高質的移車載動數據通信業務。
GPRS 數據傳輸?shù)膬?yōu)點:
移動通信：GPRS 無線通信打破了過去有線通信的固定位置限制，可根據業務需要隨時增減數據傳輸點，極大地拓展了通信的領域。
費用低廉：GPRS 網絡按照客戶收發數據包的數據流量來收費，而不是采用SMS的按短信條數的方式收費，極大地降低了通信使用費用。以GPS監控系統為例，同樣的一筆業務，其通信費用約為過去的1/5~1/8，具有較強的成本競爭能力和市場推廣性。
永遠在線：客戶隨時都與網絡保持聯系，即使沒有數據傳送時,客戶仍然在網上與網絡之間還保持一種連接。
快速登錄：連接時間很快。GPRS 無線終端一開機，就已經與GPRS 網絡建立了連接，每次登錄網絡，只需要一個激活過程，一般僅需1到3秒。
高速傳輸：由于GPRS 網絡采取了先進的分組交換技術，數據傳輸最高理論值可達171.2kb/s。實際使用中一般能達到20～40 kb/s。
組網靈活：中國移動的GPRS 網絡覆蓋面廣，可在全國漫游而不增加額外費用，特別適合中小用戶以低成本方式在短時間內組建自己的跨區域性數據網絡。
信道保障：GPRS 通信鏈路由中國移動這樣的專業運營商維護，在出現通信鏈路中斷的情況下能得到及時搶修，免除通信鏈路維護的后顧之憂。
數據的分析與處理：可按業務數據采集設備要求進行計算與處理；如GPS 定位信息的加權平均計算等。
短信備份功能：利用GSM 網絡短信通道作為GPRS 網絡鏈路的備份鏈路。可以在GPRS 網絡鏈路出現故障時，自動切換到短消息備份鏈路，有效保證了關鍵信息的可靠傳輸。
GIS即地理信息系統，是本系統的一個重要組成部分，可以直觀實時地顯示與位置有關的信息，是提供優質服務的重要保證。GIS能將空間信息與屬性信息的處理完美結合起來，以直觀的方式顯示所有移動目標、固定目標的位置和狀態，并直接在圖形界面上對受控目標進行指揮調度操作，系統具備界面友好、操作便捷、實時性強、信息量大、穩定可靠的特點。

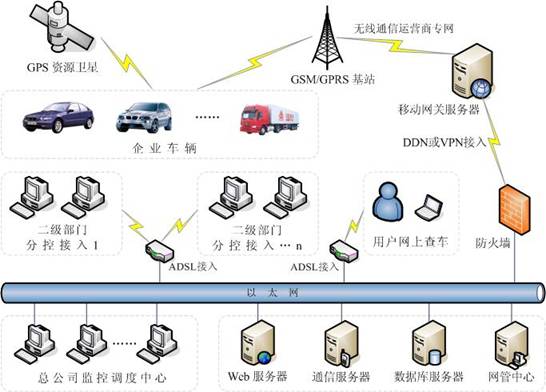

3.2系統運行結構圖
4 GPS車輛定位系統特點
4.1實時監控性
由于系統將GPRS和Internet作為主要的通訊方式，GPRS無線數傳專線，使得GPS車輛定位系統能夠?qū)ζ噷?shí)施以秒為時間單位的連續不間斷監控，實現控制中心對GPS車輛真正意義上的實時監控。
4.2低運營成本
由于GPRS采用流量計費方式，使得本GPS產品的運營通信成本只有僅支持GSM短信方式GPS產品通信運營成本的1/200。同時采用模塊化設計理念，使得系統結構得到簡化，從而大大降低了系統的日常維護費用。
4.3 產品多樣性
針對行業的不同特點，我公司研發生產了多款產品（如軍用型、普通型、基本型、物流型、出租型、私家車型、危化型等），同時，根據不同客戶的具體要求，還可以在原有產品基礎上增減功能，從而更大程度上滿足客戶的需求。
4.4防拆卸
GPS車載終端采取車內取電方式安裝，安裝位置隱蔽，司機很難發現車上裝有該設備，通過斷電報警功能，能有效防止人為故意拆卸終端，破壞系統行為。
4.5 產品設計
GPS車載終端密封處理，有效防止洗車等情況下進水燒毀終端；終端外殼為金屬質地，散熱性能較好；安裝時，終端與車體接觸面夾墊緩沖墊，有效降低車輛運行過程中對終端的震動沖擊。
4.6系統預留升級接口，擴容性好
系統容量能隨著入網的車輛增加而擴容；隨著管理部門的增加,可在多個科室建立若干分控中心；隨著行業發展，用戶對系統功能要求的不斷增加，系統預留各種功能擴展接口，方便系統升級。
4.7終端采用寬范圍電壓設計
目前市場上車輛的電源電壓12V或24V不等，車輛在啟動瞬間，電源電壓短暫升高，終端采用寬范圍電壓（9V～36V）設計，既方便終端在不同車輛上安裝，又有效降低車輛啟動時電壓不穩對終端的沖擊，從而延長終端的使用壽命。
4.8系統穩定性
經國家安監局檢測，我公司設計生產的車載終端在-20℃+40℃范圍內能夠正常工作，同時，系統以GPRS和Internet作為主要的通訊方式，這保證了在不同外部環境下系統的穩定性。
4.9統計數據備份和輸出
系統不僅具備歷史軌跡存儲和回放功能，同時，用戶還可以根據要求統計單臺或多臺車輛某時間段（一般為1個月）重點關注數據（如累計行駛里程、平均車速、行駛時間、最高時速等），生成報表后備份的同時還可以直接打印輸出。大大降低車隊管理者的統計工作。
4.10權限管理
根據客戶的要求，不同的管理部門可以設置不同的權限，權限主要體現在能夠監控到車輛的數量，不同用途、車型的分組，系統功能的使用。
4.11系統操作簡單
經過多次升級的客戶端監控軟件，界面設計人性化，功能操作非常簡單，經我公司技術人員簡單培訓后，普通人員均可熟練操作軟件。
4.12專業安裝隊伍
我公司安裝人員均經過嚴格的技術培訓，熟悉各種車型電路，從而既能保證安裝過程中不破壞原車電路，又能保證安裝的質量和效率。
5 GPS車輛定位系統功能簡介
5.1衛星定位功能
通過此功能監控中心在監控平臺的地圖上可以準確確定車輛的具體位置（精度≤10M，精確到每條路 ）、即時速度、運行方向、時間等車輛狀態信息。
5.2實時跟蹤功能
車輛定位信息監控系統回傳頻率為120秒/次。監控中心可根據實際情況對系統內的車輛實施實時跟蹤，即調節回傳頻率。在監控中心的電子地圖上可以看到車輛的移動，并形成直觀的行駛軌跡。
5.3歷史軌跡存儲/回放功能
系統內車輛的所有定位信息都保存到監控平臺的數據庫中。監控中心隨時可以調取前3個月內任何時間點或時間段車輛的狀態或行駛軌跡，并別可以通過歷史軌跡回放窗口進行回放。通過此功能可以判斷車輛是否按既定的路線行駛，也可以核實司機報告的車輛行駛情況是否屬實，更為車輛管理部門在統計、核實時提供參考和依據。
5.4里程統計。
車載終端具有里程統計功能。通過此功能，監控中心可統出計任意時間段內車輛的累計行駛里程（精度高于儀表盤統計的里程），根據需要可隨時對車輛的累計里程清零，大大方便車輛的里程統計管理。
5.5遠程求助和報警功能
當司機需要幫助的時候（發生壞車等），司機只需按下手動報警按鈕（持續3秒，防誤報警），監控中心就會及時接到求助報警。同時監控中心啟動車內監聽裝置，判斷實際情況并采取相應措施對司機進行幫助。
5.6遠程監聽功能
在必要時候（接到司機緊急求助報警或需要對車內境況進行監聽），監控中心通過監控軟件監聽功能，輸入監聽電話號碼（任何固定電話或移動電話）啟動車內監聽裝置，車載終端會自動向監控中心回?fù)茈娫挕?/SPAN>
5.7斷電報警功能
在司機或盜賊試圖破壞或拆除車載終端（剪斷車載終端電源線）時，車載終端會自動向監控中心發送車輛斷電報警，同時車載終端內置電源自動供電，使得監控中心在數小時內仍能對車輛進行定位跟蹤。
5.8遠程強制熄火/恢復功能
監控中心在必要的時候可以遠程發出斷電/斷油熄火鎖車命令，強制車輛停車運行。危機情況解除后，監控中心發出恢復車輛行駛命令，車輛馬上就能恢復正常啟動。
5.9超速報警功能
監控中心能對車輛行駛過程的車速進行全程監控，當車輛超過監控中心設定的速度時可以通過聲音或信號燈提示司機，監控中心會同時產生報警并記錄，由監控中心根據實際情況進行及時處理。
5.10區域越界報警功能
監控中心可以根據每輛車的具體運行情況設定車輛行駛區域，當車輛進入或超出設定的行駛區域時，系統自動向監控中心報警, 并把報警車輛的位置、行駛情況顯示在中心電子地圖上,有利于車主或中心及時對車輛進行調度管理。
5.11 GIS信息點添加功能
監控人員或系統管理員可以使用系統的地理信息添加功能對需要在電子地圖上特別標明的地點（如公司總部、分公司、既定的行駛路線、中途停靠站點、加油站、停車場、固定修理廠等）進行自由添加、修改。通過此功能可以為車輛設定既定的行駛路線，以便監控中心能夠更有效的監控車輛。
5.12測距功能
監控系統軟件具有測距功能。可以用鼠標在電子電子地圖上測量任意兩點間的實際距離（可直線，亦可折線），從而可以判斷車輛到達目的地的時間。
5.13 數據統計輸出功能
用戶可以根據要求統計單臺或多臺車輛某時間段（一般為1個月）重點關注的數據，如累計行駛里程、平均車速、行駛時間、最高時速等，生成報表后直接打印輸出。
5.14 車輛權限管理功能
根據客戶的要求，不同的管理部門可以設置不同的權限，權限主要體現在能夠監控到車輛的數量和系統功能的使用。
5.15車輛分組管理功能
不同用途或不同部門的車輛可以分組管理。 |
