1. 前言
21世紀是信息時代、網絡時代，在這樣一個網絡經濟飛速發展的時代,成功的關鍵之一就是能夠獲得及時、準確的信息。任何辦公自動化也離不開網絡，我們可以實現最大限度的網絡資源共享。在當今激烈的競爭環境中，您的網絡和其上運行的信息技術系統的容量和性能會影響您的工作。
雖然在整個信息技術系統和連網投資中，布線基礎設施通常只占一小部份，但其作為重要網絡基礎，如果設計和安裝得不合理，會引起嚴重的網絡問題，使您無法真正實現您的信息技術戰略。而且，當您增加新應用、新用戶及為您當前或今后的業務提高網絡速度時，由于不充分的布線基礎結構會導致明顯的負面影響。
結構化布線是為您的信息技術戰略作長期的基礎性投資。
綜合布線系統是一個完整的集成化通訊傳輸（分布式）系統。它使用符合標準規范的布線部件（配線架、連接器、信息插座、插頭、適配器、傳輸電子器件、電氣保護設備和線路管理支持硬件），采用非屏蔽雙絞線與光纖混合布線方式，模塊化組合壓接、以連接大廈內的語音設備、數據設備、電子通訊設備和網絡交換設備等，并能使這些設備與外部通訊網絡相連接，為大廈的語音、數據及多媒體應用提供實用的、可靠的、靈活的、可擴展的介質通路，最終為本溪廣播電視大廈弱電集成系統的信息基礎鏈路的開通使用，提供可靠的保障。
2. 結構化布線系統概述
2.1 結構化布線定義

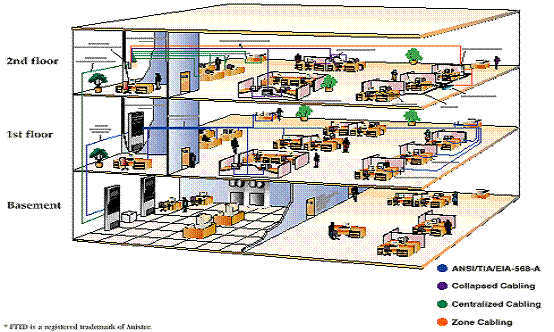

結構化布線是一種以“標準”為基礎的工程方法，它為您設計并安裝一個集數據、語音、視頻于一體的布線系統。一個適當設計的與安裝的結構化布線系統可為您提供指定的性能，并且具有靈活性，在相當一段時間內可以適應增長和變化的需要。另外，一個結構化布線系統可以提供統一、開放的物理布線拓撲結構，能同時支持多種邏輯連網拓撲，用于各種應用，如以太網，令牌環網，ATM或視頻傳輸。一個基于“標準”的結構化布線系統的先期投資將得到許多利益回報，包括延長工作壽命，可預測的性能，管理性和增長性。這些利益可以為您提高效率，改進生產力及降低費用。（結構化布線示意圖見下圖）
2.2 結構化布線系統的組成
結構化布線系統規定了六種主要的建筑設施：工作區、水平通路、通訊間、主干通路、設備室和建筑物入口設備。
1. 工作區 (Work Area ):
2. 水平通路 (Horizontal Pathways)
3. 通訊間 (Telecommunications Closet)
4. 主干通路 (Backbone Pathways)
5. 設備室 (Equipment Room)
6. 入口設備 (Entrance Facility)
3. 系統設計原則
結構化綜合布線系統是為了發展需求而特別設計的一套布線系統，它采用了一系列高質量的標準材料，以模塊化的組合方式，把語音、數據、圖像和部分控制信號系統用統一的傳輸媒介進行綜合，方便地在中組成一套標準、靈活、開放的布線系統。
1、實用性
布線系統實施后，能滿足現在通信技術的應用和未來通信技術的發展，即在系統中能實現語音通信、數據通信、圖像通信以及多媒體信息的通信。
2、靈活性
布線系統能滿足靈活應用的要求，即在任何一個信息插座上都能連接不同類型的終端設備，如個人計算機、可視語音、雙音頻語音、可視圖文終端、G3或G4類傳真機等等。
3、擴充性
布線系統是可以擴充的，以便將來技術更新和有更大發展時，很容易將設備擴充進去。
4、可管理化
本布線系統為模塊化系統，布線系統中，除去敷設在建筑物內的銅芯或光纜外，其余所有的接插件都是積木式的標準件，以方便維護人員的管理和使用。
5、經濟性
此系統的經濟性從兩個方面來考慮：（1）為保證系統的整體性及性能穩定，本系統主要設備及器材均采用進口產品。（2）布線系統的應用，可以降低用戶重新布局或設備搬遷的費用，并節省了搬遷的時間。還可減低日后維護系統的費用。
6、可靠性
在布線系統中，充分的考慮了系統的容錯設計，在系統的主要干路上增加了預留空間。例如建筑物內的數據信息傳輸通路（千兆網主干），我公司考慮布設多模的室內光纖，以保證避免系統的中斷。
7、安全性
設計中充分考慮系統的安全性，電纜的布放及設備間、管理間的選取充分做到防火、防水、防破壞等措施，其中設備間的設備應做好接地，以防止被雷擊
8、統一性
此計算機布線系統包括數據及語音信息兩個方面。其中的數據信息傳輸與網絡設計方案有機結合
4. 系統設計依據
（一）、設計標準
ANSI EIA/TIA 568A 商業大樓通訊布線標準
ANSI EIA/TIA 569 商業大樓通訊通路與空間標準
ANSI EIA/TIA 606 商業大樓通訊基礎設施管理標準
ISO/IEC 11801 商用建筑電信布線標準
EIA/TIA TSB-67 非屏蔽雙絞線端到端系統性能測試
IEEE 802.3u 100BASE-T
IEEE 802.5 Token Ring
IEEE 802.6 FDDI/CDDI/TPDDI
（二）、設計規范
《建筑及建筑群綜合布線系統工程設計規范》GB50311-2000
《建筑及建筑群綜合布線系統工程驗收規范》GB50312-2000
《城市住宅區和電話通信設施設計標準》
《弱電系統初步設計方案提議》
《民用建筑電氣設計規范》JGJ/T1-92
《電氣裝置安裝工程施工及驗收規范》GBJ232-90/92
《工業企業通信設計規范》BGJ42-81
《工業企業通信接地設計規范》BGJ79-85
《市內電信網光纖數字傳輸系統工程設計暫行技術規定》YDJ13-88
《智能建筑設計標準》EBD-0310-95
5. 系統設計方案
5.1 系統概述
建設一套綜合布線系統，假日酒店內共布設511個語音信息點和332個數據信息點，整個布線系統要求呈星型拓樸結構，且數據傳輸主干為萬兆，到桌面為千兆。（后附信息點分布表）
通過對網絡布線系統的需求進行認真分析，反復研究，我單位對計算機網絡布線系統提出一套初步的設計方案。
結構化網絡布線系統是網絡系統構成的最底層平臺，也是網絡構成中最重要的部分。因為在常規情況下網絡的故障70％出現在線路上。根據國際標準EIA/TIA568A的規定綜合布線系統由六個子系統構成：
工作區(WorkArea)
工作區是指從信息出口到終端設備之間所包括的各種布線設備，常用終端設備是計算機、電話等；
水平子系統(HorizontalCabling)
實現信息插座和管理子系統(配線架)間的連接，包括信息插座、水平傳輸介質和端接水平線的配線架。常用信息插座為RJ45，傳輸介質為屏蔽、非屏蔽8芯雙絞線或光纖。
主干線子系統(BackboneCabling)
實現計算機設備，程控交換機(PBX)，監控中心與各管理子系統間的連接，也實現樓與樓之間的連接，常用介質是多對數雙絞線電纜或光纜。
配線間子系統(TelecommunicationsCloset)
它是水平系統的終端，可以包括用于連接主干的跳線架和用于本地的電信設備。
管理子系統(EquipmentRoom)
主要是放置計算機系統設備，網絡集散器(HUB)，程控交換機設備等。
建筑物子系統(EntranceFacilities)
包括線纜、連接設備、保護設備以及其他用于與室外連接的設備等。
5.2系統設計
系統簡述:本方案采用二級星型拓撲結構：
數據傳輸采用室外多芯單模鎧裝光纜直埋引入內(或與其它子系統共用地溝),具體由電信部門負責，引至訊井的主配線間相連。
樓內第一級為訊井的主配線間與各樓層配線間數據傳輸采用室內六芯多模光纖，語音傳輸采用25對三類大對數電纜，數據垂直主干為傳輸能力為萬兆帶寬；
樓內第二級各樓層配線架與房間語音和數據連接采用六類雙絞線。數據水平為傳輸能力為千兆帶寬
新建的主訊間的主配線間在地下一層樓。
在本次工程中，中心節點設在主機房，作為網絡中心。
5.2.1 工作區子系統
工作區子系統中的信息插座分為：
RJ45信息插座：全部采用非屏蔽RJ-45模塊；
插座必須能防塵和避免意外損壞；插座面板要求向下傾斜45度。
在各種用戶使用的終端插座上應采用不同的顏色和圖標來標示不同用途的信息插座，以方便用戶使用。
由于各樓的職能不同，其內部的信息處理有事務性的，教學性的，服務性的，有些信息可能是多媒體的，大部分的信息傳輸都可在100兆位/秒的線路上實現。本方案對于銅纜信息插座全部采用超六類信息插座，除了支持10、100兆位/秒數據傳輸率外，還支持1000兆位/秒，ATM(155兆位/秒，622兆位/秒)甚至未來的通訊技術，有極大擴展性。
5.2.2 水平子系統
水平子系統是從各層樓的配線室出發，連接各個工作區的信息插座。根據要求水平子系統中的銅纜全部為超六類4對非屏蔽雙絞線，每個信息點對應一根8芯線， 可以支持ATM，千兆以太網等高速數據傳輸；充分體現設計先進性，及足夠冗余能力。水平布線系統使用的雙絞線和光纜均要求使用阻燃材料。
在計算機集中或特殊部門數據量比較大的，我們在該層可布置采用2條六類雙絞線，由各層的分配線間，連接到計算機集中的房間。 房間墻面為六類模塊通過跳線與終端連接. 根據IEEE802.3ab的標準，超六類布線系統可以支持千兆網絡的傳輸，傳輸距離仍為100米。（在圖紙上沒有明顯指示，我們可根據甲方要求具體設計）
注意事項:
1. 每個信息點到配線間距離不超過90米;
2. 放線時不能折線;要有冗余.
端接水平線纜的配線架采用19英寸模塊化配線架。這種配線架的好處是：每個端口模塊需要單獨配置，用戶可以根據實際需求來配置，如有空余的端口，還可以配置光纖模塊、音頻模塊和視頻模塊等，既靈活又可以擴展；另外配合彩色超六類模塊，可以根據用戶對信息點的不同用處，用顏色來區分，便于配線的維護和管理。
5.2.3 配線間子系統（包括電信間、設備間）
配線室是各管理子系統的安裝場所，設在樓層配線室。配線室的位置根據圖紙所示。配線室用于安裝配線架和安裝計算機網絡通訊設備。
配線間分為幾種：
樓層(分)配線間
各樓層配線間設在大樓中的弱電配線間內，配線室是各管理子系統的安裝場所，設在樓層配線室。每個配線間均設有1個19”工業標準機柜（根據布線系統和網絡系統的實際需要確定）。機柜上安裝著若干 六類非屏蔽配線架和光纖配線架，用來跳接數據線，并留有足夠的空間，以安裝用戶網絡集線器設備。 |
