2009年8月16日前，市民可登錄市質量技術監督局網站，對該標準提出建議和意見。
該標準適用于新建、改建、擴建及正在使用的各類地下停車場（庫）中技防設施的設計、施工及驗收。其他形式室內停車場（庫）中技防設施的設計、施工及驗收可參照?qǐng)?zhí)行。標準要求，今后地下停車場（庫）應設置車輛出入管理、視頻安防監控、電子巡查、緊急報警等系統。地下停車場（庫）的車輛出入口、主要人行通道、人員出入口等處均應安裝攝像機，可清晰顯示面部特征。
視頻安防監控系統設置要求:
小型地下停車場（庫）的下列位置應安裝攝像機：
a） 地下停車場（庫）與外界相連通的車輛出入口；
b） 地下停車場（庫）內的主要人行通道；
c） 與地下停車場（庫）連通的人員出入口；
d） 根據安全管理需要應設置的位置。
視頻監控系統是安全防范技術體系中的一個重要組成部分，是一種先進的、防范能力極強的綜合系統，它可以通過攝像機及其輔助設備（鏡頭等）直接觀看被監視場所的情況，一目了然，同時它可以把被監視場所的圖像全部或部分的記錄下來，這樣就為日后對某些事件的處理提供了方便條件及重要依據，同時電視監控系統還可以與防盜報警等其他安全技術防范體系聯動運行，使防范能力更加強大，能及時發現事故和事件的隱患，預防破壞和避免造成不好影響 。
二、項目概述
近年來，隨著社會經濟和科學技術的飛速發展，城鄉居民的生活水平有了顯著的提高，衣食住行等基本生活條件不斷改善，隨著城市的發展速度逐步加快，住房越來越遠，人們對私家車的需求日益增加，車輛的密集度已成為全球的一大景觀，這時在小區開發的時候，勢必要配備相應的地下停車場，為了節省地上空間，不占用原有的綠化地帶，多數小區在各棟住宅樓的地下一層專門為住戶建立了地下停車場，由于地下很少有人員出沒，這樣就對車輛形成了一定的安全隱患，使得犯罪分子有了可乘之機，另外當出現車輛刮蹭碰撞的時候，也沒有足夠的證據辨清是非曲直，僅靠物業部分的管理人員難以面面俱到，因此安裝一套視頻監控系統便可以解決這些問題，輔助物業人員對這些車輛的靜態管理，它不但可以實時監看現場畫面，及時發現情況，還可以記錄下每一個環節，作為解決問題的有力證據。
某小區的地下停車場建立在地下，出入口分開設置，由于現場光線比較差，故所有攝像機均采用紅外攝像機，所有圖像傳會監控室后，有一臺16路嵌入式硬盤錄像主機進行資料存儲，同時通過一臺21寸的監視器切換顯示。

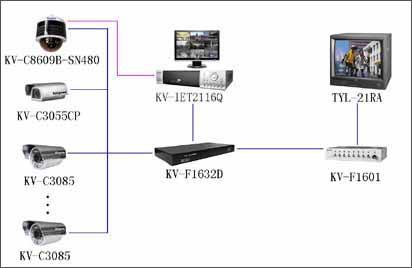

三、系統拓?fù)鋱D
四、設計原則和依據
4.1、設計原則
此地下停車場的視頻監控系統設計遵循先進性、可靠性、安全性、可擴充性、規范性等原則，并具體體現為：
a、 先進性：
在投資費用許可的情況下，系統采用當今先進的技術和設備，一方面能反映系統所具有的先進水平，另一方面又使系統具有強大的發展?jié)摿Γ员阍撓到y(tǒng)在盡可能的時間內與社會發展相適應。
b、 可靠性：
系統最重要的就是可靠性，系統一旦癱瘓的后果將是難以想象的，因此系統必須可靠地、能連續地運行，系統設計時在成本接受的條件下，從系統結構、設備選擇、產品供應商的技術服務及維修響應能力等各方面均應嚴格要求，使得故障發生的可能性盡可能少。即便是出現故障時，影響面也要盡可能小。
c、 安全性：
對于安全防范系統，其本身的安全性能不可忽視，系統設計時，必須采取多種手段防止本系統各種形式與途徑的非法破壞。
d、 可擴充性：
系統設計時應充分考慮今后的發展需要，系統應具有預備容量的擴充與升級換代的可能。
e、 規范性：
由于本系統是一個嚴格的綜合性系統，在系統的設計與施工過程中應參考各方面的標準與規范，嚴格遵從各項技術規定，做好系統的標準化設計與施工。
一切應從實際出發，使智能系統具有較高的實用效能。這也是智能建筑在當今之所以能迅速興起并發展的關鍵所在。
4.2、設計依據
本方案設計根據甲方常規要求，并遵循以下國家相關部門制定的設計規范要求。主要包括：
① JGJ/T16-92《民用建筑電氣設計規范》
② GB/T50314-2000《智能建筑設計標準》
③ GB50174-93《電子計算機機房設計規范》
④ GB50057-94《建筑物防雷設計規范》
⑤ GBJ232-92《電氣裝置安裝工程施工及驗收規范》
⑥ GB4943-95《信息技術設備（包括電氣事務設備）的安全》
⑦ GB/T75-94《安全技術防范規范工程技術規范》
⑧ GB50198-94《民用閉路電視監控電視系統工程技術規范》
⑨ 客戶對閉路電視監控系統的總體要求
五、視頻監控系統設計方案
5.1、系統功能說明
該視頻監控系統中，選用了嵌入式硬盤錄像機為其系統的控制核心。系統中所有的視頻圖像都傳回到監控室，接入嵌入式硬盤錄像機，通過安裝相應數量的硬盤進行資料存儲，16路視頻輸入配置，每路可以1-25幀/秒的速度錄像，采用H.264壓縮技術，圖像更清晰，細節更逼真。用視頻移動報警錄像, 可節省大量的硬盤空間。錄像、回放、監視全實時，可控制云臺、鏡頭等。通過網絡可實行遠程監控功能。錄像時間視硬盤的容量大小而定，該系統中還采用了大硬盤系統，可滿足用戶提出的錄像資料保存的技術要求。
該系統承擔著對所有可視場所的實時監控任務。所有前端16個攝像機，直接入1臺16路嵌入式硬盤錄像機，每臺硬盤錄像機配備2塊1000G的硬盤，可以保存一個月的視頻資料。
同時為了便于值班人員監看，還特意安裝一臺21寸監視器，輪巡切換顯示16路畫面，方便值班人員及時了解地下停車場的情況。
5.2、系統組成部分
根據客戶提出的項目需求，特制定出一套完整的視頻監控系統方案，本套監控系統主要是由前端視頻采集部分、視頻信號傳輸部分、顯示和存儲部分組成。
5.2.1、視頻采集部分
攝像部分是電視監控系統的前沿部分，是整個系統的“眼睛”。它布置在被監視場所的某一位置上，使其視場角能覆蓋整個被監視的各個部位。有時，被監視場所面積較大，為了節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，在攝像機上加裝適當?shù)溺R頭，使攝像機所能觀察的場景更清楚。
