| 槽式電纜橋架說明:
槽式電纜橋架是一種全封閉型電纜橋架，它適用于敷設計算機、通信電纜、熱電偶電纜及其它高靈敏系統的控制電纜對控制電纜的屏蔽干擾和重腐蝕環境中電纜的防護都有較好的效果。考慮槽式直通作屏蔽時，表面處理用鍍鋅。
槽式電纜橋架的護罩隨槽體配套供貨、其他配件與梯級、托盤式橋架通用。
用戶如需槽式電纜橋架的其他品種規格可來圖來函和面洽訂貨。
槽式直通表面處理分為噴塑、鍍鋅、噴漆三種，用噴塑時請用接地板。

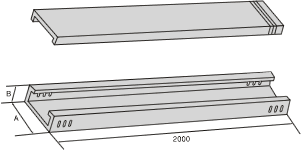

槽式直通橋架
序 號
NO. |
型 號
Model |
規格L
Specification |
重量：kg/節
Weight:kg |
備注
Remarks |
| 1 |
C-1A-1 |
50 X 25 |
7.95 |
|
| 2 |
C-1A-2 |
100 X 50 |
13.13 |
| 3 |
C-1A-3 |
150 X 75 |
18.67 |
| 4 |
C-1A-4 |
200 X 100 |
28.23 |
| 5 |
C-1A-5 |
250 X 125 |
35.57 |
| 6 |
C-1A-6 |
300 X 150 |
42.03 |
| 7 |
C-1A-7 |
400 X 200 |
65.53 |
| 8 |
C-1A-8 |
500 X 200 |
75.47 |
| 9 |
C-1A-9 |
600 X 200 |
85.19 |
| 10 |
C-1A-10 |
800 X 200 |
105.49 |
 槽式直通橋架終端封頭
序 號
NO. |
型 號
Model |
規格L(Specification) |
重量：kg/節
Weight:kg |
備注
Remarks |
| A1 X B1 |
A X B |
| 1 |
C-1B-1 |
43 X 18 |
50 X 25 |
0.21 |
|
| 2 |
C-1B-2 |
93 X 43 |
100 X 50 |
0.30 |
| 3 |
C-1B-3 |
143 X 168 |
150 X 75 |
0.40 |
| 4 |
C-1B-4 |
190 X 90 |
200 X 100 |
1.11 |
| 5 |
C-1B-5 |
240 X 115 |
250 X 125 |
2.31 |
| 6 |
C-1B-6 |
290 X 140 |
300 X 150 |
2.73 |
| 7 |
C-1B-7 |
387 X187 |
400 X 200 |
3.63 |
| 8 |
C-1B-8 |
487 X 187 |
500 X 200 |
4.10 |
| 9 |
C-1B-9 |
587 X 187 |
600 X 200 |
4.74 |
| 10 |
C-1B-10 |
787 X 187 |
800 X 200 |
5.92 | |
